Поверка осциллографа АКИП-4110 в Череповце
Осциллографы цифровые запоминающие АКИП-4107, АКИП-4107/1, АКИП-4107/2, АКИП-4108, АКИП-4108/1, АКИП-4108/2, АКИП-4109, АКИП-4109/1, АКИП-4109/2, АКИП-4110, АКИП-4110/1, АКИП-4111, АКИП-4111/1 (далее — осциллографы) предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов. Поверка осциллографа АКИП-4110 осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.

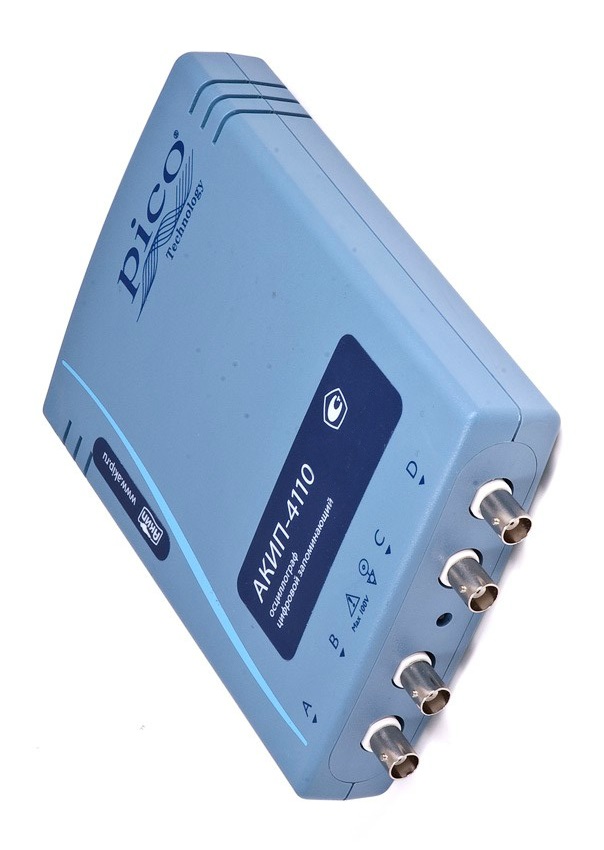

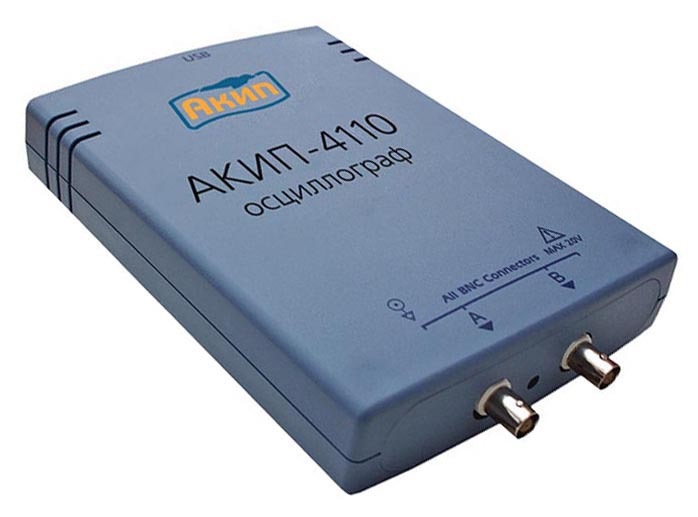

Поверка осциллографа АКИП-4110
Основными областями применения осциллографов являются электро-радиоизмерения при проведении исследовательских и испытательных работ в лабораторных и производственных условиях.
Осциллографы являются многофункциональньпки средствами измерений параметре я сигналов. Принцип действия основан на аналогово-цифровом преобразовании входного сигнала осциллографа с последующей его цифровой обработкой и индикацией выборки сигнала с результатами измерений на экране внешнего персонального компьютера (ПК).
Управление и питание осциллографов осуществляется по шине USB от внешнего ПК, питание осциллографов АКИП-4111, АКИП-4111/1 – от адаптера.
Конструктивно каждый осциллограф представлен в виде портативного прибора. По устойчивости к климатическим и механическим воздействиям осциллографы соответствуют 3 группе ГОСТ 22261-94.
Особенности и краткая характеристика осциллографа АКИП-4110:
- «2 в 1»: осциллограф, анализатор спектра;
- Число входных каналов: 2;
- Полоса пропускания: 20 МГц;
- Максимальная частота дискретизации: 80 МГц;
- Объем памяти: 32 М на канал;
- Автоматические (26 параметров) и курсорные измерения (ΔU; ΔT);
- Быстрое преобразование Фурье (БПФ);
- Пиковый детектор, усреднение, послесвечение;
- Режим «покадровой» цифровой регистрации (запись/считывание до 1000 осциллограмм во внутренний буфер);
- Интерфейс USB, ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux.(32/ 64 битн.);
- Питание и управление по USB от внешнего ПК;
- Масса 500 г.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ ОСЦИЛЛОГРАФА
- ГОСТ 22261-94. «Средства измерений электрических и магнитных величин. Общие технические условия».
- ГОСТ 22737-89. «Осциллографы электронно-лучевые. Номенклатура параметров и общие технические требования».
- Техническая документация компании «Pico Тес1шо1оу»
ЗАКЛЮЧЕНИЕ
Тип осциллографов цифровых запоминающих АКИП-4107, АКИП-4107/1, АКИП4107/2, АКИП-4108, АКИП-4108/1, АКИП-4108/2, АКИП-4109, АКИП-4109/1, АКИП4109/2, АКИП-4110, АКИП-4110/1, АКИП-4111, АКИП-4111/1 утвержден с техническими и метрологическими характеристиками, приведенными в настоящем описании типа, метрологически обеспечен при выпуске из производства и в эксплуатации.
Поверка проводится в соответствии с документом «Осциллографы цифровые запоминающие АКИП-4107, АКИП-4107/1, АКИП-4107/2, АКИП-4108, АКИП-4108/1, АКИП4108/2, АКИП-4109, АКИП-4109/1, АКИП-4109/2, АКИП-4110, АКИП-4110/1, АКИП4111, АКИП-4111/1. Методика поверки » 6687-028-41064114-2010-01 МП, утвержденным ФГУП «ВНИИФТРИ» 20 мая 2010 г .
Основное поверочное оборудование:
Калибратор осциллографов F1uke 9500В: диапазон напряжения постоянного тока на нагрузке 50 Ом от ± 1 мВ до + 5 В, на нагрузке 1 МОм от ± 1 мВ до + 200 В, пределы допускаемой абсолютной погрешности воспроизведения напряжения f (0,00025 хИвь, + 25 х 10-6), где Ивых — установленное напряжение, В; длительность фронта испытательного импульса не более 500 пс или 150 пс для формирователя 9530; диапазон частот генератора синусоидального напряжения с формирователем 9530 от 0,1 Гц до 3,2 ГГц, пределы допускаемой относительной погрешности установки частоты ± 2,5 х 10 5 °/о .
Межповерочный интервал — один год.
