Поверка измерителя теплозащитных свойств Теплограф в Череповце
Для объективной оценки качества возведенного здания или сооружения необходимо определить базовые эксплуатационные характеристики объекта, в частности рассчитать удельные энергозатраты на отопление здания в течении года. Для этого необходимо комплексное исследование, при котором будут проведено тепловизионное обследование для установления термически однородных зон и определено их сопротивление теплопередаче. Для исследования необходимо специальное оборудование, которое позволит определить тепловые характеристики на основе данных измерений температур ограждающих поверхностей и тепловых потоков. Поверка измерителя теплозащитных свойств Теплограф осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.
Для удобства и оперативности проведения исследования измеритель плотности тепловых потоков должен иметь модульную структуру, обеспечивать необходимую точность и удобство анализа получаемых данных.
Поверка измерителя теплозащитных свойств Теплограф и применение
Измерители тепловых потоков применяют:
- при строительстве, реконструкции, модернизации жилых домов, производственных и коммерческих объектов;
- на производстве строительных конструкций и комплектующих (оконных и балконных блоков, железо-бетонных изделий, сандвич-панелей, фасадов и т.д.);
- для лабораторий, производящих различные виды измерений.

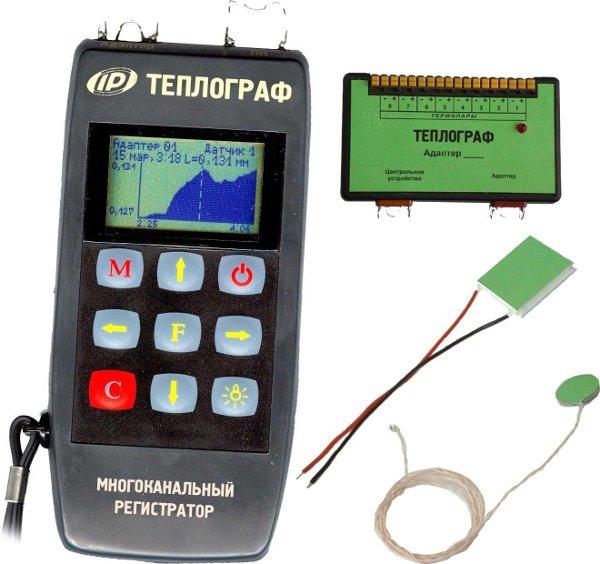

Компания «Интерприбор» представляет измеритель теплового потока – ТЕПЛОГРАФ, который состоит из регистратора, измерительных модулей и датчиков. Выпускают три типа измерительных модулей, различающихся и маркируемых по количеству зон контроля теплового сопротивления 01,02 и 07.
Каждый модуль в зависимости от модификации, может работать с заданным числом датчиков теплового потока, температуры поверхности, температуры и влажности среды. Измеритель плотности тепловых потоков ТЕПЛОГРАФ может иметь в своём составе до четырёх измерительных модулей. Длины кабелей связи и кабелей датчиков заказчик выбрает при заказе.
Функции ТЕПЛОГРАФа
ТЕПЛОГРАФ производства компании «Интерприбор» позволяет:
- оперативно фиксировать в памяти регистратора температуру, влажность и тепловой поток по заданному числу каналов;
- на основе полученных данных рассчитывать термическое сопротивление конструкции и её сопротивление теплопередаче.
Поверка измерителя теплозащитных свойств Теплограф и преимущества
Преимущества измерительных приборов производства компании «Интерприбор»:
- широкий функционал базовых комплектаций;
- длительная автономная работа благодаря экономичному энергопотреблению и аккумулятору большой ёмкости;
- простое управление и возможность задания режимов регистрации измерений;
- устройство зарегистрировано в Государственном реестре СИ России и реестрах Республики Беларусь и Казахстана.
ТЕПЛОГРАФ производства компании «Интерприбор» доступен для приобретения в нескольких вариантах исполнения. Также, к данному прибору Вы можете приобрести дополнительную комплектацию. На сайте можно заказать и другие приборы, отвечающие Вашим требованиям и подходящие для решения поставленных задач. Компания «Интерприбор» выпускает приборы неразрушающего контроля бетона и других строительных материалов высокой точности, отвечающее современным требованиям.
Измеритель теплофизических величин ТЕПЛОГРАФ предназначен для:
- Определение сопротивления теплопередаче и термического сопротивления ограждающих конструкций (ГОСТ 56623), блоков оконных и дверных (ГОСТ 26602.1)
- Измерение и регистрация плотности тепловых потоков, проходящих через одно- и многослойные ограждающие конструкции (ГОСТ 25380), через теплоизоляцию и облицовку различных объектов
- Измерение температуры поверхностей или воздуха внутри и снаружи помещений
- Непрерывный мониторинг объектов при натурных и лабораторных испытаниях с определением фактического уровня тепловой защиты
- Уточнение и дополнение результатов тепловизионных обследований объектов
Структура комплекса
Регистрирующий блок прибора предназначен для сбора информации с модулей, оснащен графическим дисплеем, клавиатурой, USB интерфейсом. ТЕПЛОГРАФ имеет три типа специальных модулей:
- тип 01 (одна зона контроля): датчик теплового потока + 2 датчика температуры поверхности, дополнительно 1…2 датчика температуры (или температуры и влажности) среды;
- тип 02 (две зоны контроля): состоит из 2 групп по 3 датчика каждая (датчик теплового потока + 2 датчика температуры поверхности), дополнительно 1…2 датчика температуры (или температуры и влажности) среды;
- тип 07 (семь зон контроля): состоит из 7 групп по 3 датчика каждая (датчик теплового потока + 2 датчика температуры поверхности), дополнительно 1…4 датчика температуры (или температуры и влажности) среды.
Поверка осуществляется по документу 002-30007-2012 «Измеритель теплофизических величин «Теплограф». Методика поверки», утвержденной ГЦИ СИ «СНИИМ».
Основное поверочное оборудование:
- установка теплометрическая «Поток», диапазон воспроизведения плотности теплового потока от 10 до 500 Вт/м 2, доверительные границы погрешности установки при доверительной вероятности 0,95 при поверке не более 3 %
- калибратор температуры эталонный КТ-110, диапазон воспроизводимых температур от минус 40 до 110 оС, предел допускаемой основной абсолютной погрешности воспроизводимых температур ± (0,05+0,05·׀t׀/100) оС, где t – значение воспроизводимой температуры, нестабильность поддержания температуры за 30 мин. ± 0,03 оС.
