Поверка генератора АКИП-3417 в Череповце
Генераторы сигналов высокочастотные серии АКИП-3417 (далее по тексту -генераторы) предназначены для воспроизведения сигналов высокочастотных колебаний синусоидальной и прямоугольной формы с различными видами модуляции, а также сигналов стандартных форм: треугольной, импульсной, шумовой, постоянного тока. Поверка генератора АКИП-3417 осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.
Поверка генератора АКИП-3417
Генераторы представляют собой лабораторные многофункциональные измерительные приборы, генерация сигнала на выходе «А» основана на технологии ФАПЧ (фазовая автоподстройка частоты), генерация сигнала на выходе «В» (кроме модификации АКИП-3417/3) основана на технологии прямого цифрового синтеза.

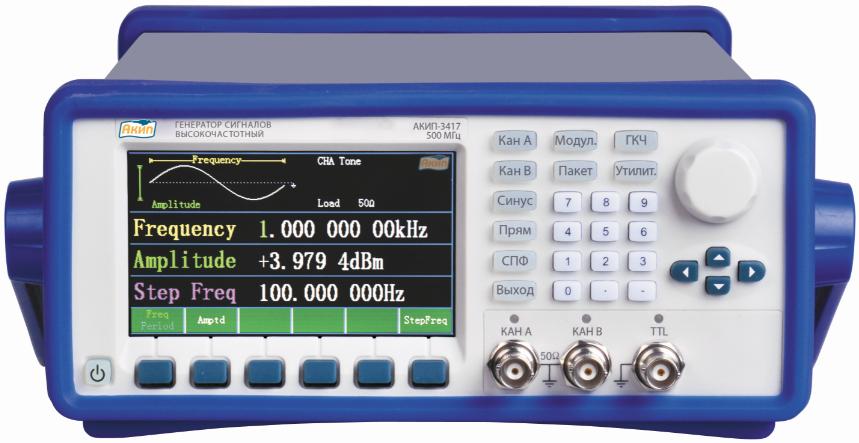

На передней панели генератора находится цветной жидкокристаллический дисплей, функциональные кнопки для выбора формы генерируемого сигнала и типа модуляции, кнопки управления меню, а также цифровые кнопки, кнопки со стрелками и вращающийся регулятор для задания значений параметров выходного сигнала. В нижней части панели расположены выходные разъемы.

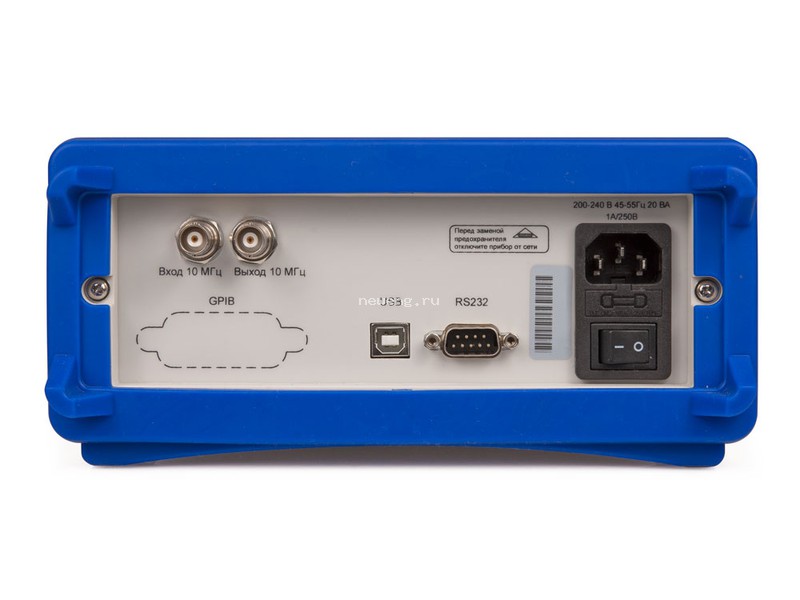

На задней панели генераторов расположены разъем для подключения шнура питания, разъемы интерфейсов USB и RS-232 для подключения генераторов к ПК, входные разъемы для внешней опорной частоты 10 МГц, сигнала внешней синхронизации, модуляции и запуска, вход встроенного частотомера для контроля частоты сигнала (только для модификации АКИП-3417) и выход разъем внутреннего опорного генератора 10 МГц.
Генераторы выпускаются в следующих модификациях: АКИП-3417, АКИП-3417/1, АКИП-3417/2, АКИП-3417/3, которые отличаются верхней границей диапазона частот, количеством каналов и набором функций.
Внешний вид генераторов и место нанесения знака утверждения типа приведены на рисунке 1. Вид задней панели генераторов и схема пломбировки от несанкционированного доступа приведены на рисунке 2. Для пломбировки используется один из крепежных винтов на задней панели.
Программное обеспечение
Программное обеспечение (ПО) генераторов установлено на внутренний контроллер и служит для управления режимами работы, выбора встроенных основных и дополнительных функций.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений — «средний» в соответствии с Р 50.2.077-2014.
Особенности и краткие характеристики генератора:
- 2 независимых канала (кан А/ В)
- Диапазон частот: 1 мкГц…500 МГц (канал A- синус), 1 мкГц…10 МГц (канал B), макс. разрешение 1 мкГц
- Канал A (система ФАПЧ): синус, прямоугольник
- Канал B (DDS): синус, прямоугольник, треугольник, импульс, Sync, экспонента, шум, DC (пост. смещ.)
- Вых. уровень (кан А/ В): 1 мВпик…10 Впик (50 Ом)/ -127 дБм… + 13 дБм
- Внутренний опорный генератор: ±1х10-6
- Виды модуляции (кан В): АМ, ЧМ, ЧМн, ФМн
- Функции (кан В): свипирование (ГКЧ), пакетный режим (Burst) с функцией непрерывной корректировки фазы
- Графический ЖК-дисплей с диагональю 9 см.(TFT, отображение 10 параметров выходного сигнала)
- Интерфейсы: USB, RS-232 (опция: GPIB)
Поверка осуществляется по документу ПР-29-2018МП «Генераторы сигналов высокочастотные серии АКИП-3417. Методика поверки», утвержденному АО «ПриСТ» 6 сентября 2018 г.
Основные средства поверки:
- частотомер универсальный CNT-90XL (Госреестр № 70888-18);
- стандарт частоты водородный Ч1-1007 (Госреестр № 40466-09);
- преобразователи измерительные NRP-Z91 (Госреестр № 37008-08);
- вольтметр универсальный В7-78/1 (Госреестр № 69742-17);
- осциллограф цифровой запоминающий HD06104AR (Госреестр № 66613-17);
- анализатор сигналов N9030A (Госреестр № 51073-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
